تفاوت بین اتصالات BSP، NPT و Metric چیست؟

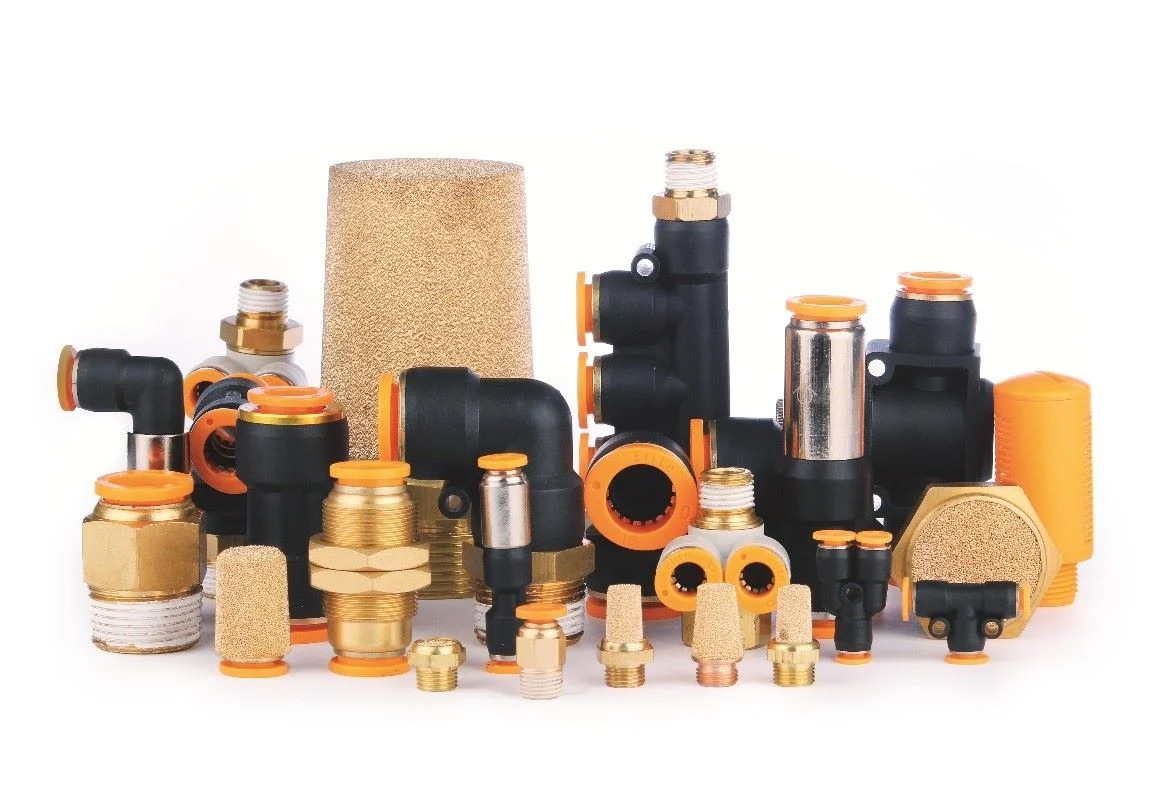

در دنیای پیچیده صنعت جایی که دقت و کارایی حرف اول را می‌زند انتخاب صحیح اتصالات نقش حیاتی ایفا می‌کند. اتصالات لوله و شیلنگ نقاط ارتباطی هستند که سیالات (مایعات و گازها) را در مسیرهای مورد نظر هدایت می‌کنند. نشت افت فشار و خرابی سیستم همگی می‌توانند نتیجه انتخاب نادرست یا عدم درک تفاوت‌های اساسی بین انواع اتصالات باشند. سه استاندارد رایج و پرکاربرد در سطح جهانی برای اتصالات عبارتند از BSP (British Standard Pipe) NPT (National Pipe Taper) و Metric (ISO Metric). در نگاه اول ممکن است این اتصالات مشابه به نظر برسند اما تفاوت‌های ظریف و در عین حال حیاتی در طراحی رزوه و کاربرد آن‌ها وجود دارد که عدم آگاهی از آن‌ها می‌تواند به مشکلات جدی منجر شود. این مقاله به بررسی جامع تفاوت‌های کلیدی بین این سه نوع اتصال می‌پردازد و راهنمایی برای انتخاب صحیح در کاربردهای مختلف ارائه می‌دهد.

چرا درک تفاوت‌ها مهم است؟

فرض کنید در یک سیستم اتصالات هیدرولیک یا اتصالات پنوماتیک نیاز به تعویض یک قطعه دارید. اگر اتصالات جدید با استاندارد اتصالات موجود در سیستم همخوانی نداشته باشند چه اتفاقی می‌افتد؟

• نشت سیال: رایج‌ترین و خطرناک‌ترین پیامد نشت است که می‌تواند منجر به هدر رفتن مواد آلودگی محیط آسیب به تجهیزات و حتی خطرات ایمنی شود.
• آسیب به رزوه: تلاش برای اتصال رزوه ناسازگار می‌تواند به رزوه شیلنگ یا لوله آسیب دائمی وارد کند و نیاز به تعویض کل قطعه را ایجاد کند.
• کاهش کارایی سیستم: حتی اگر نشتی وجود نداشته باشد اتصالات نامناسب می‌توانند باعث افت فشار و کاهش دبی سیال شوند.
• افزایش هزینه‌ها: خرابی‌ها تعمیرات مکرر و نیاز به جایگزینی قطعات همگی هزینه‌های عملیاتی را به شدت افزایش می‌دهند.

بنابراین شناخت دقیق تفاوت‌های بین BSP NPT و Metric نه تنها یک دانش فنی مفید است بلکه یک ضرورت برای مهندسان تکنسین‌ها و هر کسی است که با سیستم‌های انتقال سیال سروکار دارد.

1. اتصالات NPT (National Pipe Taper): استاندارد آمریکایی

NPT یا National Pipe Taper یک استاندارد آمریکایی است که توسط موسسه ملی استاندارد آمریکا (ANSI) تعریف شده است. این اتصالات به طور گسترده در آمریکای شمالی و برخی مناطق دیگر جهان که تحت نفوذ استانداردهای آمریکایی هستند مورد استفاده قرار می‌گیرند.

ویژگی‌های کلیدی NPT:

• رزوه مخروطی (Tapered Thread): مهم‌ترین ویژگی NPT مخروطی بودن رزوه آن است. هم رزوه نر (Male) و هم رزوه ماده (Female) مخروطی هستند. این مخروطی بودن به این معنی است که رزوه با ورود به داخل رزوه مقابل به تدریج فشرده‌تر می‌شود.
• آب‌بندی با تداخل مکانیکی: آب‌بندی در اتصالات NPT از طریق تداخل مکانیکی و فشرده شدن رزوه‌ها با یکدیگر حاصل می‌شود. برای اطمینان از آب‌بندی کامل و جلوگیری از نشت تقریباً همیشه نیاز به استفاده از آب‌بندهای ثانویه مانند نوار تفلون (PTFE Tape) یا درزگیر رزوه (Thread Sealant) وجود دارد.
• زاویه رزوه: زاویه بین جداره‌های رزوه در NPT 60 درجه است.
• پشت و رو (Pitch): پشت و رو یا گام (Pitch) رزوه در NPT بر حسب TPI (Threads Per Inch) یا تعداد رزوه‌ها در هر اینچ بیان می‌شود.
• اندازه‌گیری قطر: قطر نامی لوله (Nominal Pipe Size – NPS) که اتصالات NPT بر اساس آن ساخته می‌شوند به قطر داخلی لوله اشاره دارد نه قطر خارجی رزوه. این می‌تواند برای مبتدیان کمی گیج‌کننده باشد.

مزایای NPT:

• استاندارد بسیار رایج در آمریکای شمالی.
• مقاومت خوب در برابر فشار بالا (با آب‌بندی صحیح).
• نصب نسبتاً آسان با استفاده از نوار تفلون یا درزگیر.

معایب NPT:

• نیاز به آب‌بند ثانویه برای آب‌بندی مطمئن.
• آب‌بندی تنها از طریق فشار مکانیکی روی رزوه که می‌تواند منجر به آسیب به رزوه در صورت سفت کردن بیش از حد شود.
• در صورت نیاز به باز و بسته کردن مکرر نوار تفلون یا درزگیر باید تعویض شود.

کاربردها:

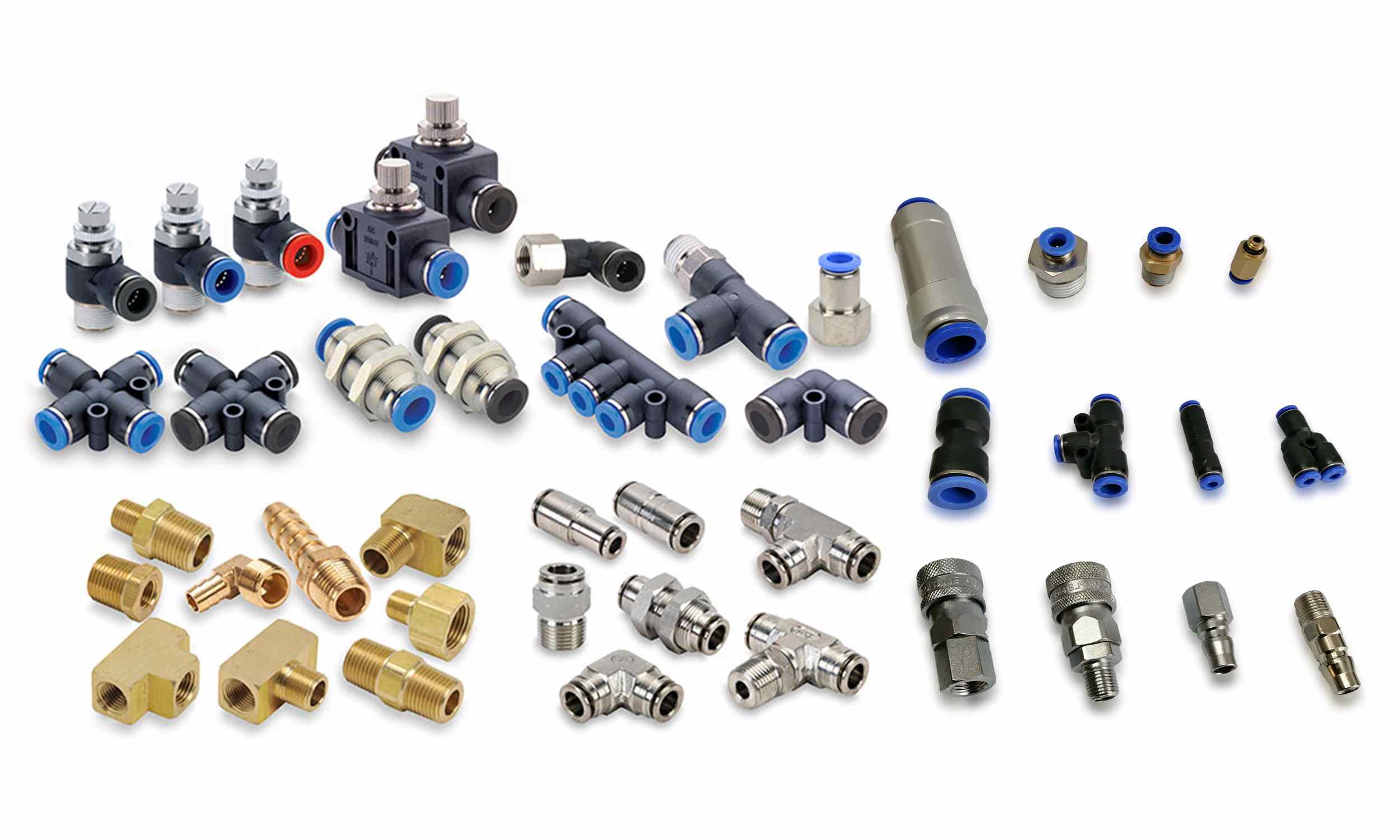

اتصالات NPT به طور گسترده در صنایع مختلف از جمله اتصالات هیدرولیک اتصالات پنوماتیک سیستم‌های لوله‌کشی آب و گاز صنایع نفت و گاز و بسیاری از کاربردهای عمومی صنعتی مورد استفاده قرار می‌گیرند.

2. اتصالات BSP (British Standard Pipe): استاندارد بریتانیایی

BSP یا British Standard Pipe یک استاندارد بین‌المللی است که در بریتانیا اروپا استرالیا آسیا و آفریقا بسیار رایج است. BSP خود به دو زیرمجموعه اصلی تقسیم می‌شود:

• BSPP (British Standard Pipe Parallel): رزوه موازی
• BSPT (British Standard Pipe Taper): رزوه مخروطی

ویژگی‌های کلیدی BSP:

• زاویه رزوه: زاویه بین جداره‌های رزوه در هر دو نوع BSPP و BSPT 55 درجه است (برخلاف 60 درجه در NPT). این تفاوت زاویه یکی از دلایل اصلی عدم سازگاری بین NPT و BSP است.
• پشت و رو (Pitch): پشت و رو رزوه در BSP نیز بر حسب TPI بیان می‌شود اما مقادیر آن با NPT متفاوت است.

2.1. BSPP (British Standard Pipe Parallel)

• رزوه موازی (Parallel Thread): مهم‌ترین ویژگی BSPP موازی بودن رزوه نر و ماده است. این اتصالات خود آب‌بند نیستند.
• آب‌بندی با واشر (Washer Seal): آب‌بندی در BSPP از طریق یک واشر یا اورینگ (O-ring) انجام می‌شود که بین انتهای اتصال نر و سطح صاف اتصال ماده قرار می‌گیرد. این واشر تحت فشار فشرده شده و آب‌بندی را فراهم می‌کند.
• عدم نیاز به آب‌بند رزوه: به دلیل آب‌بندی با واشر نیازی به نوار تفلون یا درزگیر رزوه نیست.
• کاربرد در فشار متوسط: معمولاً برای کاربردهای فشار متوسط تا بالا استفاده می‌شوند.

مزایای BSPP:

• آب‌بندی مطمئن‌تر و قابل اعتمادتر نسبت به NPT (به دلیل واشر).
• امکان باز و بسته کردن مکرر بدون نیاز به تعویض آب‌بند رزوه.
• نصب آسان و تمیز.

معایب BSPP:

• نیاز به واشر آب‌بند جداگانه.
• ممکن است برای کاربردهای فشار بسیار بالا نیاز به اتصالات خاص‌تر باشد.

2.2. BSPT (British Standard Pipe Taper)

• رزوه مخروطی (Tapered Thread): مانند NPT BSPT نیز دارای رزوه مخروطی است.
• آب‌بندی با تداخل مکانیکی: آب‌بندی در BSPT نیز از طریق فشرده شدن رزوه‌های مخروطی با یکدیگر حاصل می‌شود.
• نیاز به آب‌بند ثانویه: برای آب‌بندی مطمئن معمولاً نیاز به نوار تفلون یا درزگیر رزوه است.
• زاویه و گام متفاوت با NPT: اگرچه هر دو NPT و BSPT مخروطی هستند اما زاویه رزوه (55 درجه در BSPT در مقابل 60 درجه در NPT) و گام رزوه (TPI) آن‌ها با یکدیگر متفاوت است و همین باعث عدم سازگاری آن‌ها می‌شود.

مزایای BSPT:

• استاندارد رایج در بسیاری از نقاط جهان.
• مقاومت خوب در برابر فشار.

معایب BSPT:

• مانند NPT نیاز به آب‌بند ثانویه.
• عدم امکان باز و بسته کردن مکرر بدون تعویض آب‌بند.

کاربردها:

اتصالات BSP (هم BSPP و هم BSPT) در صنایع مختلفی از جمله اتصالات هیدرولیک اتصالات پنوماتیک صنایع نفت و گاز لوله‌کشی آب و گاز و ماشین‌آلات صنعتی در اروپا آسیا و سایر نقاط جهان که از استانداردهای بریتانیایی پیروی می‌کنند بسیار رایج هستند.

3. اتصالات Metric (ISO Metric): استاندارد جهانی

اتصالات Metric یا ISO Metric بر پایه سیستم اندازه‌گیری متریک (میلی‌متر) بنا شده‌اند و توسط سازمان بین‌المللی استانداردسازی (ISO) تعریف شده‌اند. این استاندارد به دلیل دقت و سادگی خود در بسیاری از کشورهای جهان به خصوص در اروپا و آسیا به سرعت در حال گسترش است.

ویژگی‌های کلیدی Metric:

• رزوه موازی (Parallel Thread): اغلب اتصالات متریک صنعتی دارای رزوه موازی هستند.
• زاویه رزوه: زاویه بین جداره‌های رزوه در اتصالات متریک 60 درجه است (مشابه NPT اما با گام متفاوت و موازی بودن).
• گام رزوه (Pitch): گام رزوه در اتصالات متریک بر حسب میلی‌متر بیان می‌شود (مثلاً M10x1.0 به معنای قطر 10 میلی‌متر و گام 1 میلی‌متر). این برخلاف TPI در NPT و BSP است.
• انواع آب‌بندی: اتصالات متریک از انواع مختلفی از آب‌بندی استفاده می‌کنند:
  • آب‌بندی با اورینگ و سطح صاف: بسیاری از اتصالات متریک (مشابه BSPP) از اورینگ در انتهای رزوه برای آب‌بندی استفاده می‌کنند.
  • آب‌بندی مخروطی (Conical Seal): برخی اتصالات متریک (مانند اتصالات DIN 2353/ISO 8434-1) از یک مخروط (معمولاً 24 درجه یا 37 درجه) برای آب‌بندی بین دو سطح فلزی استفاده می‌کنند.
  • آب‌بندی با واشر: مانند BSPP.
• دقت بالا: اتصالات متریک به دلیل دقت در اندازه‌گیری و ساخت به طور کلی آب‌بندی بسیار مطمئن و کم‌نشتی را فراهم می‌کنند.

مزایای Metric:

• استاندارد جهانی و رو به رشد.
• دقت بالا و آب‌بندی مطمئن.
• تنوع بالا در انواع اتصالات و روش‌های آب‌بندی.
• سازگاری بیشتر در سطح بین‌المللی.
• بسیار رایج در ماشین‌آلات مدرن و خودروها.

معایب Metric:

• در برخی مناطق (مانند آمریکای شمالی) ممکن است کمتر در دسترس باشد.
• تنوع زیاد در زیرمجموعه‌ها و روش‌های آب‌بندی می‌تواند گاهی اوقات گیج‌کننده باشد.

کاربردها:

اتصالات Metric در گستره وسیعی از صنایع مورد استفاده قرار می‌گیرند از جمله اتصالات هیدرولیک و اتصالات پنوماتیک در ماشین‌آلات سنگین خودروها تجهیزات صنعتی رباتیک صنایع هوافضا و بسیاری از کاربردهای مدرن.

جدول مقایسه جامع: BSP NPT و Metric

ویژگی	NPT (National Pipe Taper)	BSP (British Standard Pipe)	Metric (ISO Metric)
کشور مبدأ	ایالات متحده آمریکا	بریتانیا	بین‌المللی (سیستم متریک)
شکل رزوه	مخروطی	BSPP: موازی BSPT: مخروطی	غالباً موازی (با برخی استثنائات مخروطی برای آب‌بندی فلز به فلز)
زاویه رزوه	60 درجه	55 درجه	60 درجه
گام رزوه	TPI (تعداد رزوه در هر اینچ)	TPI (تعداد رزوه در هر اینچ)	میلی‌متر (گام بر حسب میلی‌متر)
روش آب‌بندی	تداخل مکانیکی رزوه (نیاز به آب‌بند ثانویه: نوار تفلون/درزگیر)	BSPP: واشر/اورینگ BSPT: تداخل مکانیکی (نیاز به آب‌بند ثانویه)	اورینگ مخروطی فلزی واشر (بسته به نوع اتصال)
سازگاری با هم	ناسازگار با BSP و Metric	ناسازگار با NPT و Metric (حتی BSPP و BSPT با هم ناسازگارند)	ناسازگار با NPT و BSP
کاربردهای رایج	آمریکای شمالی صنایع نفت و گاز لوله‌کشی عمومی	اروپا آسیا استرالیا صنایع هیدرولیک و پنوماتیک	اروپا آسیا ماشین‌آلات مدرن خودروها رباتیک هیدرولیک و پنوماتیک
مثال اندازه‌گیری	1/2″ NPT (نصف اینچ NPT)	1/2″ BSP (نصف اینچ BSP)	M10x1.0 (قطر 10 میلی‌متر گام 1 میلی‌متر)

نکات مهم برای انتخاب صحیح اتصالات:

1. شناسایی استاندارد موجود: قبل از هر چیز باید استاندارد اتصالات موجود در سیستم خود را شناسایی کنید. این کار را می‌توان با بررسی علائم حک شده روی اتصالات یا با استفاده از ابزارهای اندازه‌گیری مخصوص رزوه (Thread Gauges) انجام داد.
2. استفاده از ابزار دقیق: هرگز سعی نکنید اتصالات را با زور و فشار به هم وصل کنید. اگر به راحتی به هم پیچ نمی‌شوند احتمالاً ناسازگار هستند.
3. نوع آب‌بندی: اطمینان حاصل کنید که نوع آب‌بندی مناسب برای اتصال (مخروطی با درزگیر واشر اورینگ مخروط فلزی) را انتخاب کرده‌اید.
4. فشار و دما: همیشه اتصالات را بر اساس حداکثر فشار و دمای کاری سیستم انتخاب کنید.
5. محیط شیمیایی: جنس اتصالات باید با سیال در حال انتقال سازگار باشد تا از خوردگی و تخریب جلوگیری شود.
6. تامین کننده معتبر: برای اطمینان از کیفیت و اصالت اتصالات از تامین کنندگان معتبر خرید کنید.

تهرانی مارکت: مرجعی برای اتصالات صنعتی با کیفیت

در انتخاب و خرید انواع اتصالات هیدرولیک و اتصالات پنوماتیک دسترسی به یک منبع معتبر و دارای دانش فنی بالا از اهمیت ویژه‌ای برخوردار است. تهرانی مارکت به عنوان یک نام شناخته شده در زمینه تأمین تجهیزات و اتصالات صنعتی می‌تواند نیازهای شما را در این زمینه برآورده کند. این فروشگاه با ارائه طیف وسیعی از اتصالات با استانداردهای BSP NPT و Metric و همچنین ارائه مشاوره تخصصی به مشتریان خود کمک می‌کند تا بهترین و مطمئن‌ترین انتخاب را برای سیستم‌های خود داشته باشند. اطمینان از کیفیت تنوع محصول و خدمات پس از فروش از جمله ویژگی‌هایی است که تهرانی مارکت را به یک گزینه ایده‌آل برای صنعتگران تبدیل کرده است.

نتیجه‌گیری:

درک تفاوت‌های بین اتصالات BSP NPT و Metric برای هر فردی که با سیستم‌های لوله‌کشی هیدرولیک و پنوماتیک سروکار دارد حیاتی است. این سه استاندارد اگرچه همگی برای اتصال لوله‌ها و شیلنگ‌ها طراحی شده‌اند اما در جزئیات رزوه زاویه و روش آب‌بندی تفاوت‌های اساسی دارند. عدم توجه به این تفاوت‌ها می‌تواند منجر به نشت خرابی تجهیزات و هزینه‌های اضافی شود. با شناسایی دقیق استاندارد مورد نیاز انتخاب نوع آب‌بندی صحیح و تهیه محصولات از منابع معتبر مانند تهرانی مارکت می‌توان از عملکرد ایمن کارآمد و پایدار سیستم‌های انتقال سیال اطمینان حاصل کرد. سرمایه‌گذاری در دانش صحیح و انتخاب اتصالات با کیفیت در نهایت به بهبود بهره‌وری و کاهش خطرات در محیط‌های صنعتی منجر خواهد شد.
