آیا تا به حال به این فکر کرده اید که جرثقیل های عظیم الجثه چگونه قطعات فلزی سنگین وزن را با چنان دقتی جابه جا می کنند؟ پاسخ ساده است : آهنربا. اما نه هر آهنربایی! در قلب این ماشین های قدرتمند الکترومغناطیس ها جای گرفته اند. این آهنرباهای هوشمند و قابل کنترل نقش کلیدی در بلند کردن جابه جایی و رها کردن بارهای فلزی ایفا می کنند.
چرا الکترومغناطیس انتخاب اول جرثقیل ها است؟
شاید این سوال برایتان پیش آمده باشد که چرا از آهنرباهای دائمی در جرثقیل ها استفاده نمی شود؟ پاسخ در قابلیت کنترل و ایمنی نهفته است. آهنرباهای دائمی همواره نیروی مغناطیسی دارند و قطع و وصل کردن آن ها به سادگی الکترومغناطیس ها نیست. در مقابل الکترومغناطیس ها با قطع جریان برق خاصیت مغناطیسی خود را از دست می دهند. این ویژگی حیاتی امکان کنترل دقیق و ایمن بار را فراهم می کند. تصور کنید جرثقیلی با آهنربای دائمی در حال جابه جایی یک قطعه سنگین باشد و به دلیل نقص فنی یا قطعی برق بار به طور ناگهانی رها شود! فاجعه بار خواهد بود. اما با الکترومغناطیس ها به محض قطع جریان برق بار به آرامی و تحت کنترل اپراتور رها می شود.
علاوه بر این قدرت مغناطیسی الکترومغناطیس ها قابل تنظیم است. با تغییر جریان الکتریکی می توان نیروی مغناطیسی را متناسب با وزن و نوع بار تنظیم کرد. این انعطاف پذیری الکترومغناطیس ها را به گزینه ای ایده آل برای جرثقیل ها تبدیل کرده است.
اصول عملکرد الکترومغناطیس
الکترومغناطیس ها بر پایه قانون الکترومغناطیس کار می کنند. این قانون به زبان ساده می گوید که جریان الکتریکی که از یک سیم عبور می کند در اطراف خود میدان مغناطیسی ایجاد می کند. اگر این سیم را به دور یک هسته آهن نرم بپیچیم میدان مغناطیسی تقویت شده و یک آهنربای قوی به وجود می آید. آهن نرم به این دلیل انتخاب می شود که به راحتی مغناطیسی و غیرمغناطیسی می شود.
وقتی جریان الکتریکی به سیم پیچ الکترومغناطیس وصل می شود هسته آهن نرم مغناطیسی شده و قطعات فرومغناطیسی (مانند آهن فولاد و نیکل) را جذب می کند. با قطع جریان برق میدان مغناطیسی از بین رفته و بار رها می شود. این فرآیند ساده و کارآمد اساس عملکرد آهنرباهای جرثقیل را تشکیل می دهد.
اجزای اصلی یک آهنربای جرثقیل
یک آهنربای جرثقیل از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن ایفا می کنند :
- سیم پیچ (Coil) : قلب الکترومغناطیس سیم پیچ مسی یا آلومینیومی عایق شده است که جریان الکتریکی از آن عبور می کند. تعداد دورهای سیم پیچ و جریان عبوری تعیین کننده قدرت مغناطیسی آهنربا هستند. جنس سیم پیچ نوع عایق و روش خنک سازی آن بر اساس شرایط کاری و توان مورد نیاز انتخاب می شوند.
- هسته (Core) : معمولاً از جنس آهن نرم با خاصیت نفوذپذیری مغناطیسی بالا ساخته می شود. هسته میدان مغناطیسی تولید شده توسط سیم پیچ را متمرکز و تقویت می کند و باعث افزایش قدرت جذب آهنربا می شود. شکل و ابعاد هسته بر اساس نوع کاربرد و بار مورد نظر طراحی می شوند.
- یوغ (Yoke) یا بدنه : ساختار فلزی محافظ که سیم پیچ و هسته را در بر می گیرد و به عنوان مسیر بازگشت شار مغناطیسی عمل می کند. یوغ معمولاً از جنس فولاد ساخته می شود و باید استحکام کافی برای تحمل وزن بار و ضربات احتمالی را داشته باشد. همچنین یوغ نقش مهمی در انتقال حرارت تولید شده در سیم پیچ به محیط اطراف دارد.
- منبع تغذیه و سیستم کنترل : تامین کننده جریان الکتریکی مورد نیاز الکترومغناطیس و سیستم کنترل کننده جریان و عملکرد آهنربا. منبع تغذیه معمولاً از نوع جریان مستقیم (DC) است و سیستم کنترل شامل کلیدهای قطع و وصل جریان تنظیم کننده های جریان و مدارهای حفاظتی می باشد. سیستم های کنترل پیشرفته تر امکان کنترل از راه دور مانیتورینگ عملکرد و تشخیص خطا را نیز فراهم می کنند.
کاربردهای آهنربای جرثقیل
آهنرباهای جرثقیل در صنایع مختلفی کاربرد دارند و نقش حیاتی در جابه جایی مواد فرومغناطیسی ایفا می کنند. برخی از مهم ترین این صنایع عبارتند از :

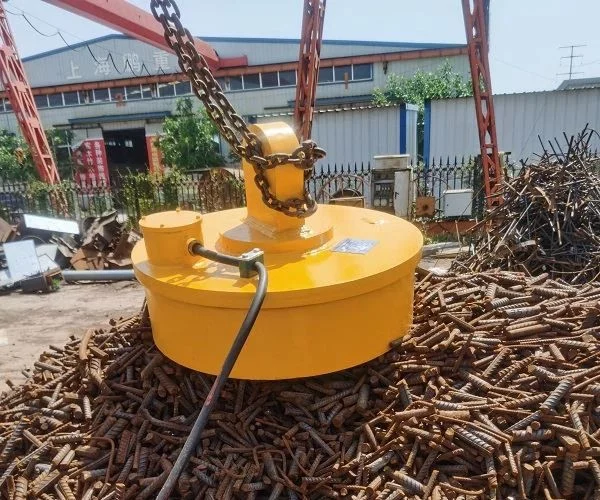

- صنعت بازیافت ضایعات فلزی : آهنرباهای جرثقیل ابزار اصلی در جداسازی دسته بندی و بارگیری ضایعات آهن و فولاد در مراکز بازیافت هستند. این آهنرباها به سرعت و کارآمدی فرآیند بازیافت کمک شایانی می کنند و امکان بازیابی حجم زیادی از فلزات ارزشمند را فراهم می سازند.
- جرثقیل مغناطیسی: جرثقیل مغناطیسی نوعی جرثقیل است که از نیروی مغناطیسی برای بلند کردن و جابجایی بارهای فلزی استفاده می‌کند. این نوع جرثقیل معمولاً مجهز به یک آهنربای الکتریکی بزرگ است که به جرثقیل متصل می‌شود. برای کسب اطلاعات بیشتر درباره نحوه کار جرثقیل مغناطیسی، این ویدیو را مشاهده کنید.

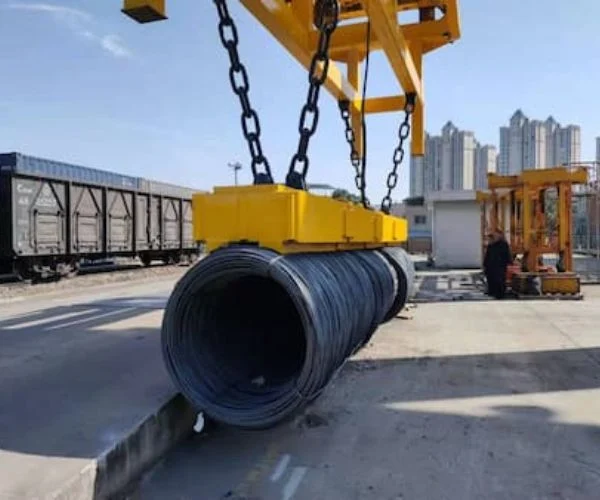

- صنایع فولاد : در کارخانجات فولادسازی آهنرباهای جرثقیل برای جابه جایی ورق های فولادی شمش ها کویل ها و قطعات سنگین فولادی در مراحل مختلف تولید انبارداری و بارگیری به کار می روند. استفاده از آهنرباها سرعت و ایمنی جابه جایی مواد را افزایش داده و به بهبود راندمان تولید کمک می کند.
- بنادر و کشتی سازی : در بنادر آهنرباهای جرثقیل برای بارگیری و تخلیه محموله های فلزی مانند ورق های فولادی لوله ها و قطعات ماشین آلات از کشتی ها و واگن های قطار استفاده می شوند. در صنعت کشتی سازی نیز این آهنرباها در جابه جایی قطعات بزرگ فولادی بدنه کشتی نقش مهمی ایفا می کنند.
- صنایع تولیدی سنگین : در کارخانجات تولید ماشین آلات سنگین تجهیزات صنعتی و قطعات خودرو آهنرباهای جرثقیل برای جابه جایی قطعات بزرگ و سنگین فلزی در خطوط تولید مونتاژ و انبارداری به کار می روند.
- صنعت ساخت و ساز : در پروژه های ساختمانی بزرگ آهنرباهای جرثقیل برای بلند کردن و نصب تیرهای فولادی صفحات فلزی و سایر قطعات فلزی سازه استفاده می شوند. این آهنرباها به تسریع فرآیند ساخت و ساز و افزایش ایمنی کار کمک می کنند.
استانداردهای بین المللی و ایمنی در آهنرباهای جرثقیل
استفاده ایمن و کارآمد از آهنرباهای جرثقیل مستلزم رعایت استانداردهای بین المللی و اصول ایمنی است. این استانداردها الزامات مربوط به طراحی ساخت نصب بهره برداری و نگهداری آهنرباهای جرثقیل را مشخص می کنند. برخی از مهم ترین این استانداردها عبارتند از :
- استاندارد ISO ۱۲۴۸۰-۱ : این استاندارد به بهره برداری ایمن از جرثقیل ها می پردازد و شامل بخش هایی مربوط به آهنرباهای جرثقیل نیز می شود.
- استاندارد ASME B۳۰.۲۰ : این استاندارد انجمن مهندسان مکانیک آمریکا (ASME) به الزامات مربوط به ابزارهای زیر قلاب جرثقیل از جمله آهنرباها می پردازد.
- استاندارد EN ۱۳۱۵۵ : این استاندارد اروپایی به ایمنی تجهیزات بلند کردن غیر ثابت بار می پردازد و شامل آهنرباهای جرثقیل نیز می شود.
رعایت این استانداردها اطمینان از عملکرد ایمن و قابل اعتماد آهنرباهای جرثقیل را فراهم می کند و از بروز حوادث ناگوار جلوگیری می کند. علاوه بر استانداردها رعایت نکات ایمنی زیر نیز ضروری است :
- بازرسی دوره ای و منظم آهنربا و اجزای آن.
- آموزش اپراتورها در مورد نحوه صحیح کار با آهنربا و رعایت نکات ایمنی.
- استفاده از تجهیزات ایمنی مانند زنجیرهای ایمنی و سیستم های هشدار دهنده.
- رعایت ظرفیت باربرداری مجاز آهنربا و جرثقیل.
- جلوگیری از تماس آهنربا با مواد غیر فرومغناطیسی و سطوح ناهموار.
فناوری های پیشرفته در آهنرباهای جرثقیل
صنعت آهنرباهای جرثقیل نیز همگام با پیشرفت فناوری در حال توسعه و بهبود است. برخی از فناوری های پیشرفته ای که در این حوزه به کار گرفته می شوند عبارتند از :
- الکترومغناطیس های دائمی-الکتریکی : این نوع آهنرباها ترکیبی از آهنربای دائمی و الکترومغناطیس هستند. در حالت عادی نیروی مغناطیسی توسط آهنربای دائمی تامین می شود و برای رها کردن بار از الکترومغناطیس برای خنثی کردن میدان مغناطیسی استفاده می شود. این فناوری مصرف انرژی را به میزان قابل توجهی کاهش می دهد و راندمان را افزایش می دهد.
- آهنرباهای هوشمند : این آهنرباها مجهز به سنسورها و سیستم های کنترل هوشمند هستند که امکان مانیتورینگ وضعیت بار تشخیص وزن کنترل از راه دور و گزارش گیری را فراهم می کنند. آهنرباهای هوشمند ایمنی و دقت عملکرد را بهبود می بخشند و امکان اتوماسیون فرآیندهای جابه جایی بار را فراهم می سازند.
- مواد مغناطیسی پیشرفته : تحقیقات در زمینه مواد مغناطیسی جدید با قدرت مغناطیسی بالاتر و وزن کمتر منجر به تولید آهنرباهای جرثقیل سبک تر و قوی تر شده است. استفاده از این مواد امکان طراحی آهنرباهایی با ظرفیت باربرداری بیشتر و ابعاد کوچکتر را فراهم می کند.
- سیستم های خنک کننده پیشرفته : در آهنرباهای جرثقیل با توان بالا سیستم های خنک کننده کارآمد برای جلوگیری از افزایش دما و کاهش راندمان ضروری هستند. استفاده از سیستم های خنک کننده روغنی آبی و هوا-خنک با طراحی بهینه امکان کارکرد مداوم و طولانی مدت آهنربا را فراهم می سازد.
نکات فنی مهم در انتخاب و استفاده از آهنربای جرثقیل
انتخاب و استفاده صحیح از آهنربای جرثقیل نقش مهمی در ایمنی کارایی و طول عمر آن دارد. در اینجا به برخی از نکات فنی مهم اشاره می کنیم :
- ظرفیت باربرداری : مهم ترین فاکتور در انتخاب آهنربای جرثقیل ظرفیت باربرداری آن است. ظرفیت باربرداری باید متناسب با حداکثر وزن بار مورد نظر باشد و همواره با ضریب ایمنی مناسب انتخاب شود.
- نوع بار : شکل ابعاد جنس و سطح بار بر انتخاب نوع آهنربای جرثقیل تاثیرگذار است. برای بارهای ورقه ای لوله ای گرد و نامنظم آهنرباهای مخصوص با طراحی مناسب وجود دارند.
- شرایط محیطی : دما رطوبت گرد و غبار و شرایط آب و هوایی محیط کار باید در انتخاب نوع آهنربا و سیستم حفاظتی آن مد نظر قرار گیرند. برای محیط های گرم مرطوب و آلوده آهنرباهای با درجه حفاظت بالا و سیستم خنک کننده قوی مورد نیاز است.
- چرخه کاری (Duty Cycle) : مدت زمان کارکرد و استراحت آهنربا در طول یک دوره زمانی مشخص چرخه کاری نامیده می شود. آهنربا باید برای چرخه کاری مورد نظر طراحی شده باشد تا از گرم شدن بیش از حد و آسیب دیدن آن جلوگیری شود.
- فاصله هوایی (Air Gap) : فاصله بین سطح آهنربا و بار فاصله هوایی نامیده می شود. افزایش فاصله هوایی قدرت جذب آهنربا را کاهش می دهد. برای حداکثر کارایی باید فاصله هوایی را به حداقل رساند و از تماس کامل سطح آهنربا با بار اطمینان حاصل کرد.
- نگهداری و تعمیرات : بازرسی منظم تمیزکاری روغن کاری و تعویض قطعات فرسوده از جمله اقدامات ضروری برای نگهداری و افزایش طول عمر آهنربای جرثقیل هستند.
نتیجه گیری
آهنرباهای جرثقیل به عنوان اجزای حیاتی و کارآمد در جرثقیل های مدرن نقش بی بدیلی در جابه جایی مواد فرومغناطیسی در صنایع مختلف ایفا می کنند. الکترومغناطیس ها به دلیل قابلیت کنترل ایمنی و انعطاف پذیری انتخاب اول در این حوزه هستند. پیشرفت فناوری منجر به توسعه آهنرباهای هوشمند کم مصرف و با کارایی بالاتر شده است و آینده روشنی را برای این صنعت رقم می زند. با رعایت استانداردها اصول ایمنی و نکات فنی می توان از آهنرباهای جرثقیل به صورت ایمن کارآمد و پایدار بهره برداری کرد و به بهبود راندمان و ایمنی فرآیندهای صنعتی کمک نمود.
پرسش های متداول
۱. آیا می توان از آهنربای جرثقیل برای بلند کردن مواد غیر فلزی استفاده کرد؟
خیر آهنربای جرثقیل فقط برای بلند کردن مواد فرومغناطیسی مانند آهن فولاد و نیکل طراحی شده است. مواد غیر فلزی مانند آلومینیوم مس پلاستیک و چوب توسط آهنربا جذب نمی شوند. برای بلند کردن مواد غیر فلزی باید از روش های دیگر مانند قلاب زنجیر تسمه و وکیوم لیفتر استفاده کرد.
۲. چگونه ظرفیت باربرداری آهنربای جرثقیل را محاسبه می کنند؟
ظرفیت باربرداری آهنربای جرثقیل به عوامل مختلفی مانند جریان الکتریکی تعداد دور سیم پیچ جنس هسته فاصله هوایی و نوع بار بستگی دارد. محاسبه دقیق ظرفیت باربرداری نیازمند محاسبات پیچیده مغناطیسی و مکانیکی است و معمولاً توسط سازندگان آهنربا انجام می شود. کاتالوگ و مشخصات فنی ارائه شده توسط سازنده اطلاعات دقیقی در مورد ظرفیت باربرداری آهنربا ارائه می دهد.
۳. در صورت قطع ناگهانی برق در حین کار با آهنربای جرثقیل چه اتفاقی می افتد؟
در صورت قطع ناگهانی برق الکترومغناطیس خاصیت مغناطیسی خود را از دست می دهد و بار به آرامی و تحت کنترل اپراتور رها می شود. سیستم های کنترل پیشرفته معمولاً مجهز به باتری پشتیبان و سیستم رهاسازی اضطراری هستند که در صورت قطع برق امکان کنترل رهاسازی بار را فراهم می کنند و از سقوط ناگهانی آن جلوگیری می کنند. همچنین رعایت استانداردها و نکات ایمنی و بازرسی دوره ای سیستم از بروز حوادث ناشی از قطعی برق جلوگیری می کند.
