بهترین روش ها برای نصب و استفاده از سینی کابل
سینی کابل یکی از تجهیزات حیاتی در سیستم های الکتریکی صنعتی و تجاری است که برای مدیریت حفاظت و هدایت کابل ها استفاده می شود. در این مقاله به بررسی روش های نصب و استفاده از سینی کابل اصول عملکرد اجزای اصلی کاربردها و نکات مهم در این زمینه خواهیم پرداخت.
در صورت دیدن اطلاعات تکمیلی و قیمت سینی کابل میتوانید به سایت درفک سازه رایان مراجعه کنید.
تعریف و اصول عملکرد سینی کابل
سینی کابل یک ساختار فلزی یا پلاستیکی است که کابل ها را در مسیری مشخص نگه می دارد و از آسیب های فیزیکی و حرارتی محافظت می کند. سینی کابل به عنوان یک مسیر امن و مرتب برای کابل های برقی و داده ای عمل می کند که به خصوص در محیط های صنعتی که نویز الکترومغناطیسی و عوامل مخرب وجود دارد بسیار مهم است.
اجزای اصلی سینی کابل
- بدنه اصلی : شامل مسیر اصلی کابل است که معمولاً از فلز یا پلاستیک ساخته می شود.
- پایه ها و براکت ها : برای نصب و پشتیبانی از سینی کابل روی دیوار یا سقف استفاده می شوند.
- درپوش ها : برای حفاظت بیشتر از کابل ها در برابر عوامل محیطی مانند گرد و غبار و رطوبت.
- اتصالات و لوازم جانبی : شامل اتصالات خم زانو سه راهی و کلمپ ها برای هدایت کابل ها در مسیرهای پیچیده.

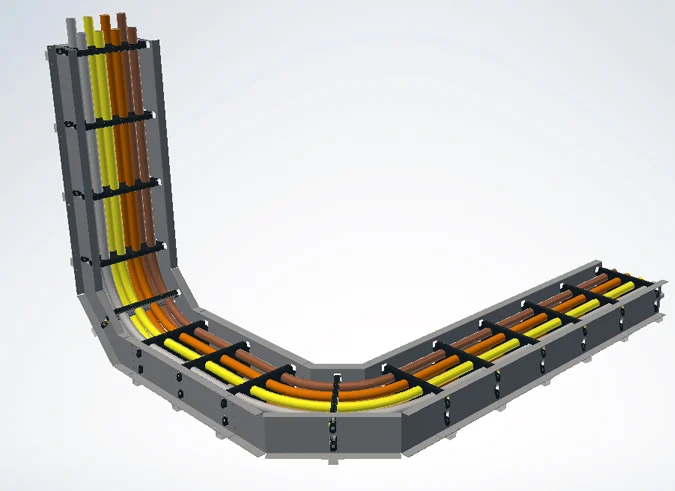

کاربردهای صنعتی سینی کابل
سینی های کابل در صنایع مختلف کاربرد دارند. در زیر به برخی از صنایع و کاربردهای رایج سینی کابل اشاره می کنیم :
- نیروگاه ها و تأسیسات برق : برای مدیریت کابل های قدرت و کنترل.
- صنایع نفت و گاز : جهت هدایت کابل ها در محیط های انفجاری.
- صنایع خودروسازی : برای مدیریت کابل های سیستم های تولید و اتوماسیون.
- ساختمان های تجاری : برای هدایت کابل های برقی و شبکه در سقف های کاذب.
بهترین روش های نصب سینی کابل
۱. برنامه ریزی و طراحی
قبل از نصب سینی کابل نیاز است که طراحی دقیق مسیر کابل کشی انجام شود. در این مرحله باید به تعداد و نوع کابل ها وزن کلی شرایط محیطی و نیازهای تهویه توجه شود.
۲. انتخاب نوع سینی کابل
نوع سینی کابل بر اساس کاربرد و شرایط محیطی انتخاب می شود. به عنوان مثال در محیط های با خطر خوردگی استفاده از سینی های کابل از جنس فولاد گالوانیزه یا استیل ضدزنگ توصیه می شود.
۳. نصب پایه ها و براکت ها
نصب پایه ها و براکت ها باید با توجه به وزن و اندازه سینی انجام شود. برای نصب در سقف های بلند استفاده از آویزهای مخصوص ضروری است. فاصله پایه ها باید به گونه ای تنظیم شود که از انحنا و تغییر شکل سینی جلوگیری کند.
۴. نصب سینی کابل
پس از نصب پایه ها سینی کابل را بر روی آن ها قرار داده و با استفاده از پیچ و مهره های مخصوص آن را محکم کنید. دقت کنید که سینی کابل به درستی تراز شده و هیچ گونه تراز نشدگی یا خمیدگی در آن وجود نداشته باشد.
۵. هدایت و مرتب سازی کابل ها
کابل ها باید به صورت مرتب و با استفاده از کلمپ ها در سینی کابل قرار گیرند. از فشار بیش از حد روی کابل ها جلوگیری کنید تا از آسیب به عایق کابل جلوگیری شود.
۶. نصب درپوش ها (در صورت نیاز)
درپوش ها برای حفاظت بیشتر از کابل ها نصب می شوند. در محیط های مرطوب یا دارای گرد و غبار استفاده از درپوش ضروری است.
| جهت آگاهی از قیمت و خرید انواع بست و ساپورت مدولار تاسیسات، انواع بست لوله، پروفیل های تاسیسات، انکر بولت های مکانیکی، سینی کابل و …. از تولید کننده و توزیع کننده با شماره 09121454305 در تماس باشید. |
نکات فنی مهم در نصب سینی کابل
- جریان هوای مناسب : اطمینان حاصل کنید که فضای کافی برای تهویه و جریان هوا در اطراف سینی کابل وجود دارد تا از گرمای بیش از حد جلوگیری شود.
- زمین کردن سینی کابل : برای جلوگیری از نشتی الکتریکی و افزایش ایمنی حتماً سینی کابل را به سیستم زمین متصل کنید.
- استانداردهای نصب : نصب سینی کابل باید مطابق با استانداردهای بین المللی مانند IEC ۶۱۵۳۷ باشد تا ایمنی و عملکرد بهینه سیستم تضمین شود.
مثال های عملی از صنایع مختلف
۱. صنعت خودروسازی
در یک کارخانه خودروسازی از سینی های کابل برای هدایت کابل های سیستم های رباتیک استفاده می شود. در اینجا سینی کابل باید مقاوم در برابر ارتعاشات مکانیکی باشد و از مواد با دوام بالا ساخته شود.
۲. نیروگاه های برق
در نیروگاه ها مدیریت کابل های برق و داده برای پیشگیری از اختلالات الکترومغناطیسی حیاتی است. در این شرایط استفاده از سینی کابل های آلومینیومی با طراحی مناسب می تواند کمک کننده باشد.
تکنولوژی های پیشرفته در سینی کابل
سینی های کابل با تکنولوژی های پیشرفته مانند پوشش های ضد حریق و مواد مقاوم در برابر اشعه UV طراحی شده اند تا در شرایط سخت محیطی عملکرد بهتری داشته باشند. همچنین استفاده از سینی کابل های هوشمند با سنسورهای نظارت بر دما و رطوبت نیز در برخی از صنایع پیشرفته معمول است.
جدول ۱ : مزایا و معایب مواد مختلف سینی کابل
|
نوع ماده |
مزایا |
معایب |
|
فولاد گالوانیزه |
مقاومت بالا در برابر خوردگی |
وزن سنگین |
|
آلومینیوم |
وزن سبک مقاوم در برابر خوردگی |
قیمت بالاتر |
|
پلاستیک |
عایق الکتریکی سبک |
مقاومت کمتر در برابر ضربه |
جدول ۲ : فاصله های پیشنهادی نصب براکت ها بر اساس وزن کابل ها
|
وزن کابل (کیلوگرم/متر) |
حداکثر فاصله براکت ها (متر) |
|
کمتر از ۵۰ |
۱.۵ |
|
۵۰ تا ۱۰۰ |
۱.۰ |
|
بیشتر از ۱۰۰ |
۰.۷۵ |
نتیجه گیری
سینی کابل یکی از ابزارهای کلیدی در مدیریت کابل های الکتریکی در محیط های صنعتی و تجاری است. با رعایت روش های نصب مناسب و توجه به نکات فنی می توان اطمینان حاصل کرد که کابل ها در شرایط ایمن و بهینه قرار دارند. همچنین استفاده از تکنولوژی های پیشرفته و استانداردهای بین المللی به بهبود عملکرد و ایمنی سیستم کمک می کند.
برای دیدن ویدیو بهترین روش های نصب سینی کابل میتوانید به youtube مراجعه و ویدیو را تماشا کنید.
پرسش و پاسخ
۱. آیا سینی کابل نیاز به نگهداری دارد؟
بله سینی کابل نیاز به نگهداری منظم دارد. باید به صورت دوره ای سینی کابل را از نظر زنگ زدگی خرابی یا مشکلات دیگر بررسی کنید.
۲. فاصله های مناسب بین براکت ها چیست؟
فاصله بین براکت ها باید بر اساس وزن کابل ها و نوع سینی انتخاب شود. معمولاً فاصله بین ۰.۷۵ تا ۱.۵ متر برای کاربردهای مختلف مناسب است.
۳. آیا می توان از سینی کابل پلاستیکی در محیط های خارجی استفاده کرد؟
بله اما باید مطمئن شوید که سینی کابل پلاستیکی دارای مقاومت در برابر اشعه UV و شرایط محیطی خاص باشد. در محیط های خشن سینی های کابل فلزی ممکن است گزینه بهتری باشند.
